74_04 - Inverter
Dieser Baustein enthält sechs getrennte Nicht - Gatter (INVERTER). Alle sechs Gatter können unabhängig voneinander verwendet werden. Bei jedem Gatter nimmt der Ausgang Q den Zustand LOW an, wenn der Eingang I auf HIGH liegt. Ist der Eingang LOW, wird der Ausgang HIGH.
Der Baustein 7414 enthält bei gleicher Anschlussbelegung ebenfalls sechs Inverter, jedoch mit Schmitt-Trigger Funktion.

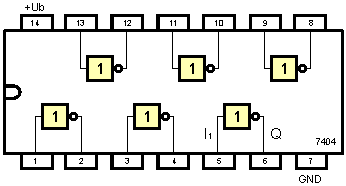

Pinbelegung / Pinout
| Familie: | Std | LS | S | HCT |
|---|---|---|---|---|
| Durchlaufverzögerung: | 10 ns | 10 ns | 3 ns | 8 ns |
| Stromaufnahme: | 12 mA | 2 mA | 22 mA | 40µA |
im Amiga
| Typ | Commo-Nr. | C= Bezeichnung | C= Info | Form | Editors Info | |
|---|---|---|---|---|---|---|
| A | -01 | |||||
| B | -01 |
| Alternativ-Typ : | xx (lt. Commodore ? ) |
|---|
| Vorkommen | Anzahl | Typ | Position | Bemerkung |
|---|---|---|---|---|
| Axx | 1 | A | U, | - |
| Axx | 1 | U, | - |
Hergestellt in den Jahren .. bis .. in .. bekannten Revision.
Hersteller:
Hersteller-Aufdruck: +Date-Code
bisher von 'Firma/en' gesehen 'Bezeichnung' (+Bauform)
Downloads / Links
