CDTV Remote Controller

beide Remote-Controller

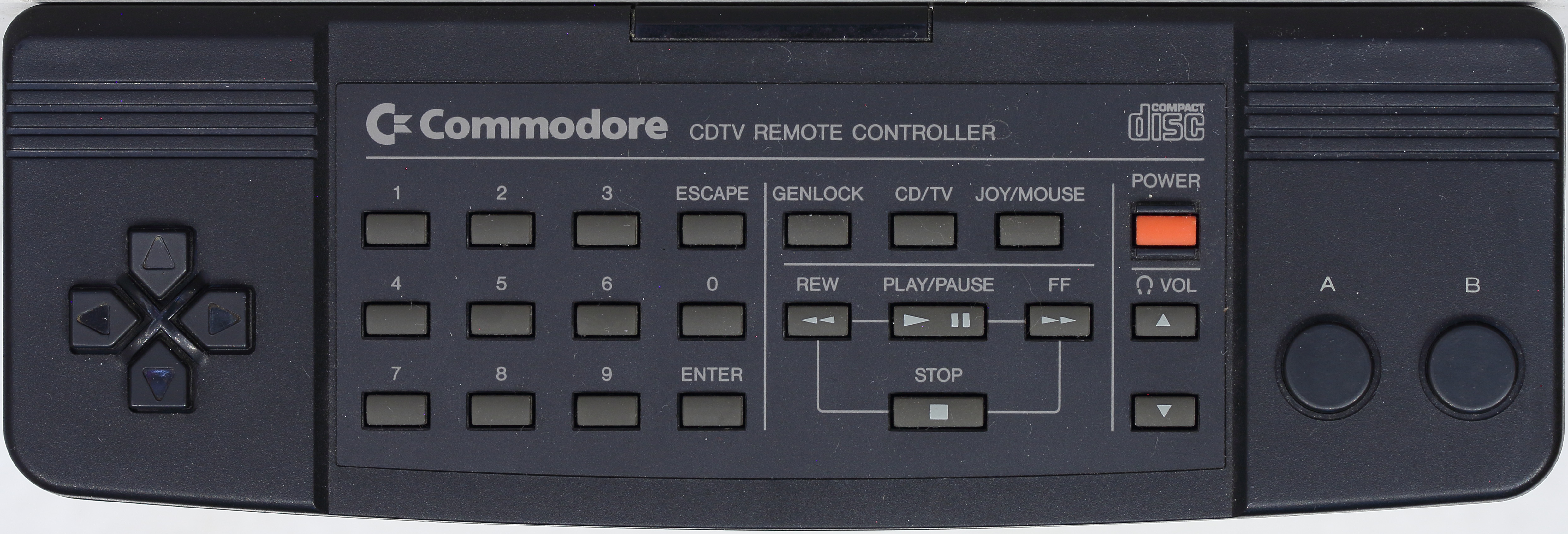

Es gibt 2 Versionen dieser Fernbedienung: 252594-01 und -02. Unterschied: MOUSE/JOY einmal Schalter, einmal Button. Zudem sind die Maße geringfügig anders.

Der Elko im Innern hat 47µF (6V bzw.10V) sollte unbedingt getauscht werden. Der läuft gern aus und zerstört dabei die Folie und umliegende Bauteile. Der Elko kann durch einen Kerko ab 6,3V ausgetauscht werden.

Gehäuse öffnen

von innen

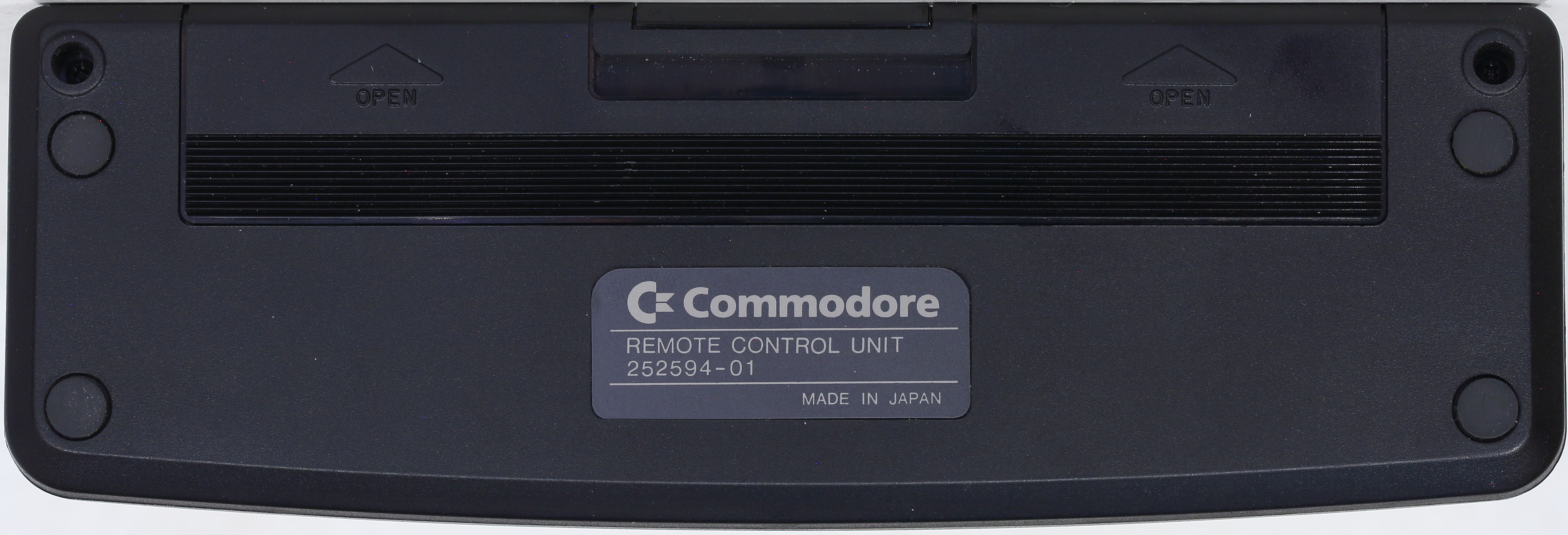

Nach dem lösen der zwei schwarzen Gehäuseschräubchen (unter dem Etikett und unter den Gümmifüßchen sind keine Schrauben) den Daumennagel in die Fuge jagen und mit Druck nach außen und unten gleichzeitig die Schnapper des Unterteiles ausrasten. Erst Mitte vorn, dann den eingeklemmten Daumennagel weiterschieben und die beiden anderen ausrasten. Nun die Seiten und zum Schluß die 4 auf der Hinterseite. Es sind vier Schnappnasen an der Stirnseite (je 2 auf Höhe der Batteriehalter), drei auf der anderen Seite und je eine an den kurzen Seiten. Ist mit Fingernägeln und Gefühl eigentlich sehr gut ohne Beschädigung zu öffnen…

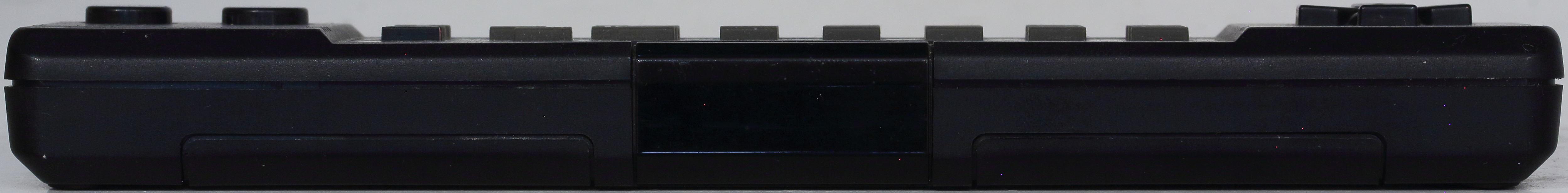

Die Infrarot-Abdeckung fällt dann von allein ab. Der Elko sitzt nach dem öffnen „unter“ dem PCB.
