Entwurf

Hier geht es um die Bausteine und nicht um deren -> Inhalt.

Das Kickstart ROM ist kein Custom-Chip, sondern ein maskenprogrammierter ROM-Chip. Es beinhaltet einen Großteils des Betriebssystems.

Es existieren 3 unterschiedliche Größen:

• Kickstart 1.x Roms: 256 kiB
• Kickstart 2.x/3.x Roms: 512 kiB
• Amiga CD32 Rom: 1 MiB

32-bit Amigas verwenden zwei 16-bit Chips. Spätere Versionen verwenden oft PROMs oder EPROMs als Bausteine.

• 2 Mbit (128k×16) Mask ROM or 2 Mbit (256k×8 / 128k×16) Mask ROM und EPROMMS
  A500, A1200, A2000, A3000(T), A4000(T), CDTV, A570

A: original	B: EPROM	C: EPROM

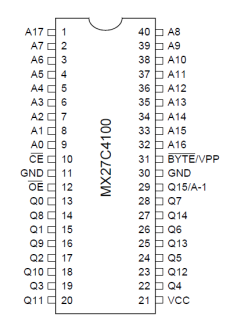

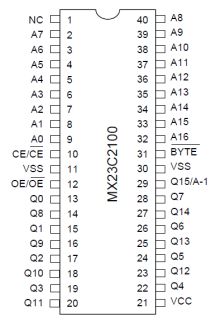

Maskrom MX23C2100 PDF	Eprom M27C400 PDF	Eprom MX27C4100 PDF

• 4 Mbit (512k×8 / 256k×16) Mask ROM (40pin)
  A500+/A600 Kick 2.0x (MX23C4100 Macronix)

• 8 Mbit (1M×8 / 512k×16) Mask ROM (42pin)
  CD32 (MX23C8100 Macronix)

• Quellen
  • http://www.amiga-stuff.com/hardware/2mbit-maskrom.html
• Datenblatt
  • s.o.
