Stromanschluß-Verbinder

oder auch Power-Connector, umgangssprachlich 'Strom-Stecker', Netzteilstecker, Netzteilbuchse

A500 / A600 / A1200

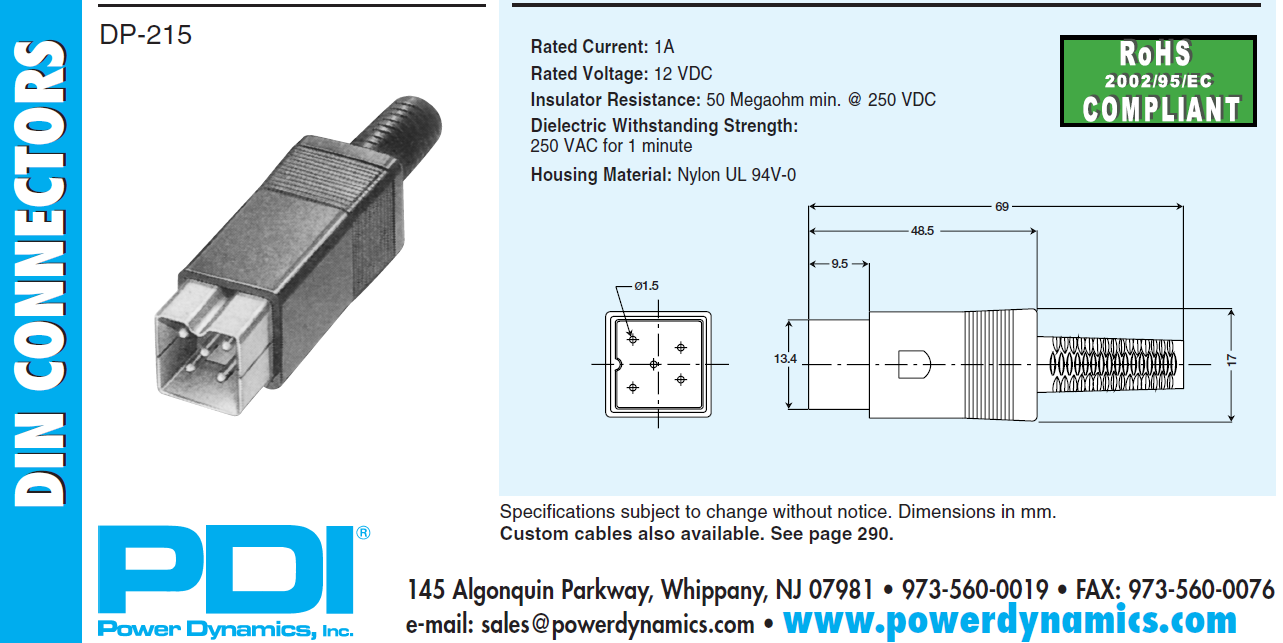

Print-Buchse	Art.Nr.: DS-215 (5pol DIN square print)
Datenblatt	Stecker Print-Buchse
Lieferant	u.a. …
Belegung	…
Eagle-Library	Bauteil Print-Buchse

A1000 (J14)

A1000

Hersteller	…
Serie	…
Print-Buchse	Art.Nr.: …
Datenblatt	…
Lieferant	u.a. …
Belegung	…

A2000 (CN400)

A2000

Hersteller	…
Serie	…
Print-Buchse	Art.Nr.: …
Datenblatt	…
Lieferant	u.a. …
Belegung	…

A3000 (CN160)

A3000

TE Connectivity Mini-Universal Mate-N-Lok Leiterplatten-Stiftleiste gerade, 15-polig, Raster 4.14mm, Lötanschluss, 9.5A

Hersteller	TE CONNECTIVITY (TYCO ELECTRONICS AMP)
Serie	MATE-N-LOK
Print-Buchse	TE-Art.Nr.: 1-770190-0
Datenblatt	…
Lieferant	u.a. RS-Online
Belegung	…

A3000 - Stecker (am Netzteil)

TE Connectivity Mini-Universal MATE-N-LOK Male 4.2mm, 15-polig / 3-reihig Gerade, Kabelmontage

Hersteller	TE CONNECTIVITY (TYCO ELECTRONICS AMP)
Serie	MATE-N-LOK
Print-Buchse	TE-Art.Nr.: 172171-1
Datenblatt	…
Lieferant	u.a. RS-Online
Belegung	…

A3000-T (CN160)

A3000-T

Hersteller	TYCO ELECTRONICS AMP
Serie	MINI MATENLOK
A3000D Stromstecker	TYCO-Nr.: 172342-1
Board-Buchse	?
Kontaktstifte	TYCO-Nr. 170366-1
Datenblatt	…
Lieferant	u.a. …
Belegung	…

Belegung http://www.a1k.org/forum/showpost.php?p=48826&postcount=4

A4000 (CN160)

Board-Connector (F)

Hersteller	TE CONNECTIVITY (TYCO ELECTRONICS AMP)
Serie	MATE-N-LOK
Print-Buchse	TE-Art.Nr.: 350827-1

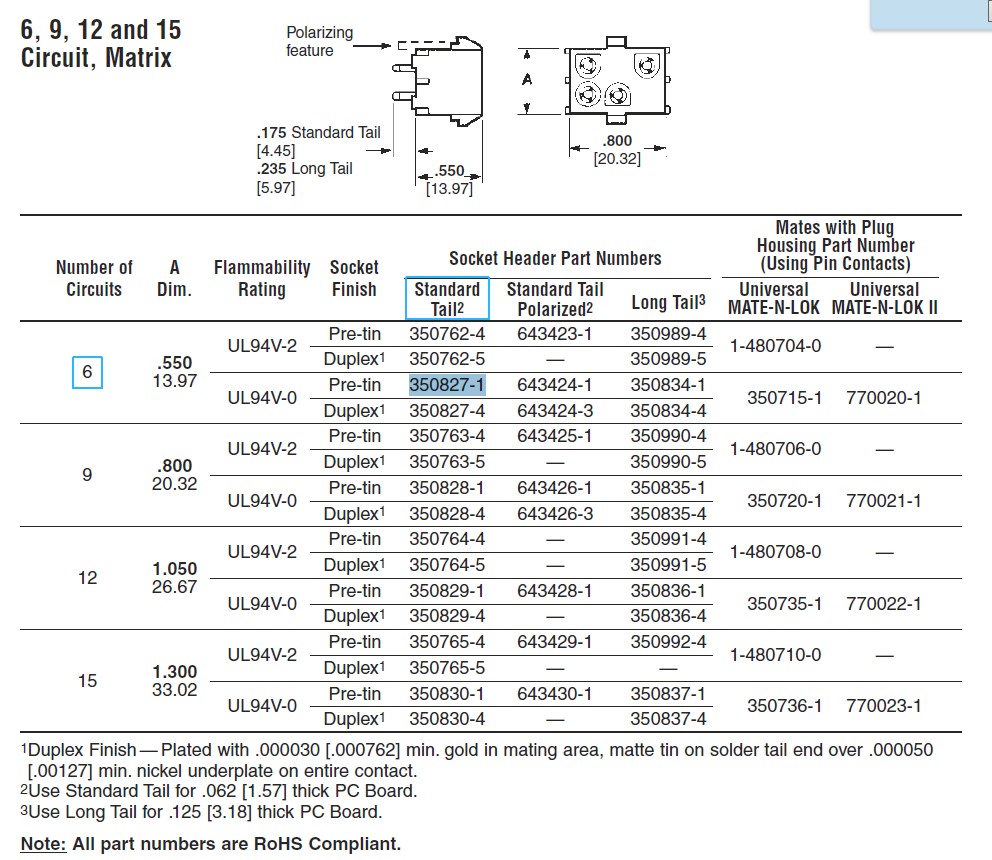

Datenblatt	Zeichnung und Daten-Matrix
Lieferant	u.a. RS-Online, Digi-Key
Belegung	…

Netzteil-Stecker (M)

Hersteller	TE CONNECTIVITY (TYCO ELECTRONICS AMP)
Serie	MATE-N-LOK
Print-Buchse	TE-Art.Nr.: 350715-1 bzw. -4 (alle? ohne Kontakte!)
Kontaktstifte	…
Datenblatt	Zeichnung
Lieferant	u.a. rs-online, Digi-Key, Reichelt
Belegung	…

die -1 und die -4 unterscheiden sich im Clip
welcher ist richtig ?

bei Reichelt (-4):
„MNL 6SG“ als Steckergehäuse und „MNL SK2“ als Einsatz zum Ancrimpen

A4000-T (CN160)

diverse P8P9

AT P8/P9 Power-Connector:
The original PC debuted in 1981 and used two cables to connect the PSU (power supply) to the motherboard. The two cables plug side by side into the motherboard connectors. Sometimes they are keyed so they only plug in one way and sometimes they aren't. Even if they're keyed you can insert them the wrong way if you put a little effort into it. You always have to remember to plug them in so the black wires are next to each other.

black to black schwarz zu schwarz aneinander stecken

Hersteller	diverse
Serie	Standard PC-Power-Connector P8/P9 Raster 3,96mm - Belastung 5A
Print-Header	Art.Nr.: Molex 15-48-0106
Connector-Housing	Art.Nr.: Molex 90331-…
Crimp-Contact	Art.Nr.: Molex 08-50-0276
Datenblatt	Header Housing
Lieferant	??
Belegung	s.u.

Pinbelegung / Pinout

für A4000-Tower (PC-AT)

bei ATX-Netzteilen die Steckerbelegung

3.5 Floppy-Power

Plug

Typischerweise für 3½ Floppy-Disk-Drives. Wird auch Berg-Connector genannt und haben einen Pin-Abstand von 2,5mm und eben nicht 2,54.

Header

Cable socket (Plug)	AMP / TE Connectivity	171822-4	PDF
Crimp-Contact	???	AMP 170262-1
Vertical PCB header	AMP / TE Connectivity	171825-4	PDF
Right Angle PCB header	AMP / TE Connectivity	171826-4
