Piccolo SD64

Baustelle

Piccolo SD64 Rev 1.1 front

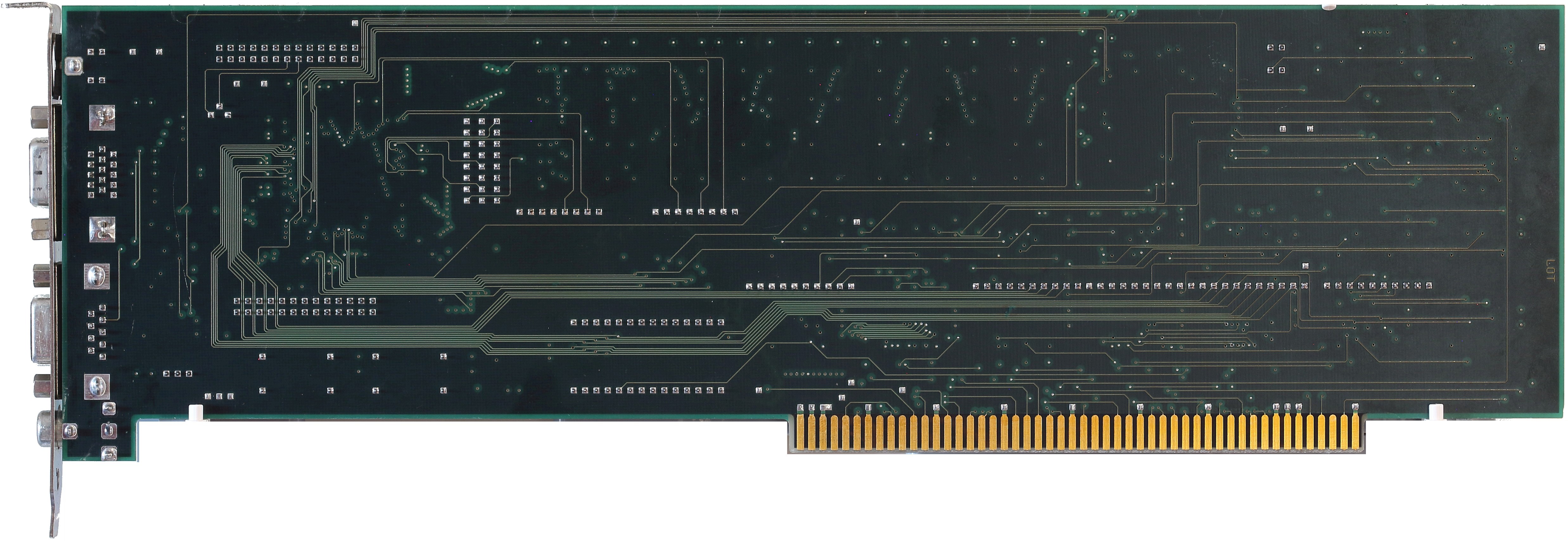

Piccolo SD64 Rev 1.1 rear

FIXME

Die Piccolo SD 64 vom Ingenieur Helfrich ist eine der ersten Amiga 64bit Karten. Bekannte Versionen REV1.1 und REV2.1.

Unterstützte Treiber gibt es für:

Zitat:  aus dem BBOH:
A full length Zorro graphics card which is Zorro II and III auto-sensing. Some of the features include hardware scrolling, double buffering and a multimedia expansion port. The card was supplied with EGS (Enhanced Graphics System) and Picopainter and 24bit painting package. A 9pin to 15pin VGA cable was supplied as a pass-thru for the Amiga output. No scan doubler for flicerfixer was made for this card. The Piccolo SD64 may be compatible with the VideoCruncher but this has not been confirmed.

Technische Daten

RTG Graphics Card

Screen Modes

Notes

Jumperbelegung

JumperOpenClosed
JP1Zorro Auto-SensingForce Zorro II
JP2Auto-detect memoryForce 2MB


Pinbelegung

Die Piccolo SD 64 besitzt zum Durchschleifen des Amigasignals keine Standard-VGA-Buchse. Hier wurde eine 9-polige SubD-Buchse verwendet, wie man sie vom Maus- oder Serialanschluss her kennt.

Man benötigt somit ein spezielles Kabel, um vom Amiga oder Flickerfixer/ScanDoubler das Signal durchzuschleifen.

Die Pinbelegung ist wie folgt, bei Draufsicht auf die Karte, ist Pin 1 jeweils oben rechts, und Pin 9 bzw. Pin 15 unten links!

Buchse 9 polig Buchse 15 Polig Funktion
1 1 Rot (0,7 Vss @ 75 Ohm)
2 2 Grün (Pegel & Impedanz dto.) oder (analoges) Monochromsignal
3 3 Blau (Pegel & Impedanz dto.)
4 13 Horizontale Synchronisation oder gemeinsame Sync. (H + V)
5 14 Vertikale Synchronisation
6 6 analoge Masse für Rot
7 7 analoge Masse für Grün
8 8 analoge Masse für Blau
9 10 analoge Masse für Synchronsignale
9 11 ID0
Schirm Schirm Schirmung


Fotos
